Всем привет. Эта статья посвящена тем, кто занимается компьютерами или только недавно попал в эту сферу.

Сегодня вам расскажу о том, как собрать компьютер собственными руками. Что я имею в виду ?

Ну, для тех кто думает что сборка ПК занимает пол часа я бы не советовал ее даже читать, потому что такие люди не понимают всей важности процесса сборки. Процесс должен быть таким качественным, что бы компьютер один раз собрали и не пересобрали в случае неисправности.

Давайте уже начинать. Вы заказали кучу деталей к вашему будущему компьютеру: процессор, память, жёсткий диск, корпус, видеокарту….ну, в общем, все что нужно для игрового ПК. А собрать компьютер в сервисном центре дороговато, либо фирма-поставщик требует не маленькую сумму для этого дела. Да и потом, уверяю вас, что в магазинах, которые занимаются такими вещами люди не особо задумываются о том, что и куда подключить, будет ли оно нормально работать, будет ли оно работать быстро, на своём уровне быстродействия и так далее. Скажем так ,соберут вам ваш компьютер через одно место. Поэтому лучше всего самому собрать его и почаще читать интересные статьи. Во-первых, если у вас большой опыт в этих делах, то вы сами понимаете что и как должно быть установлено, куда повернуто и как закреплено.

Во-вторых, именно вам виднее где будет стоять компьютер и как лучше разместить систему охлаждения и циркуляции воздуха.

Так что читайте внимательно. Сейчас будем начинать.

Все компьютерные детали устанавливаются в корпус.

Корпус это то место, где с помощью правильной настройки циркуляции можно добиться благоприятных условий для вашего компьютера, что позволит ему прослужить дольше.

Неправильная циркуляция будет способствовать образованию пыли и затруднять охлаждение компьютера в целом.

Для начала сборки компьютера, требуется подготовить корпус для установки в него материнской платы.

Что для этого надо сделать? Во-первых, освободить все кабеля, отвести их в строну, что бы материнская плата спокойно влезла, не повредившись об металлический корпус.

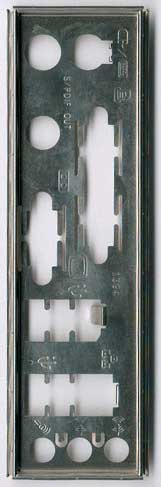

Во-вторых, установить панель-заглушку(Рисунок 1), которая будет промежуточным звеном для выходов материнской платы.

Теперь вытащить заглушку для 5.25 отсека.(Рисунок 2) То место где устанавливается оптический привод.

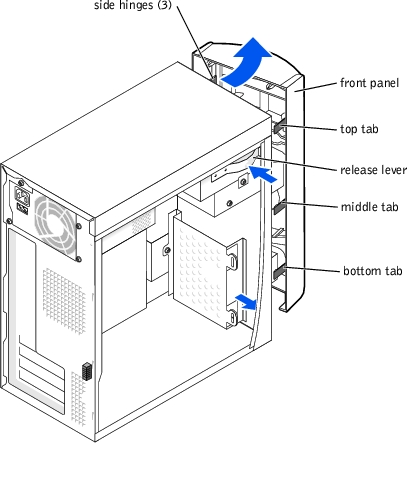

Что бы вытащить заглушку для 5.25, вам потребуется снять переднюю панель корпуса. Это не сложно.(Рисунок 3) На Рисунок 3 вы видите схему разбора панели. Там есть 4-6 пластиковых заклепок, расположенных внутри корпуса в углах. Если вы нажмете на них то они освободят замок и передняя панель сможет быть отсоединена. Ну а там дальше ,все довольно просто, выталкивайте панельку и она сама выйдет из защелок.

Остался последний штрих-установка стоек для материнской платы.

Материнская плата, никогда, никогда не должна быть установлена в корпус без стоек.

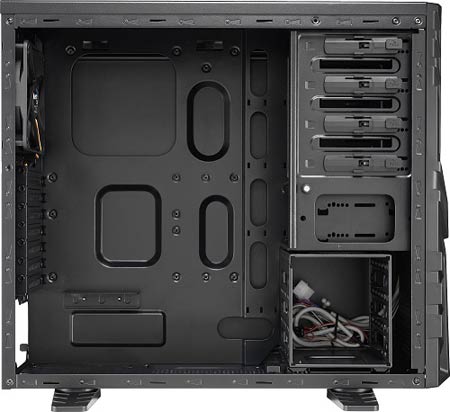

Что такое стойки ? Стойка это болтик с выемкой для другого болта. По форме напоминает бокал для шампанского. Высокий и тонкий. Ножкой он вкручивается в платформу корпуса, (Рисунок 4) там где есть для него место-дырочки. А сам бокал служит местом для вкручивания болта, который закрепляет материнскую плату на стойках. Это требуется для того, что бы материнская плата не замыкала на корпус.

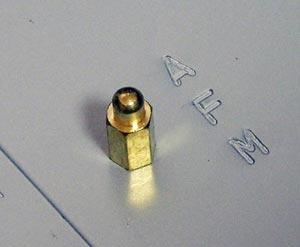

Вот такой должна быть стойка для мат платы(Рисунок 5)

Для установки мат платы достаточно 4-х, но я бы рекомендовал вкручивать столько стоек, сколько разъёмов на мат плате- для надежности.

Теперь корпус полностью готов для установки в него мат платы с процессором и памятью
Но начнем с процессора.

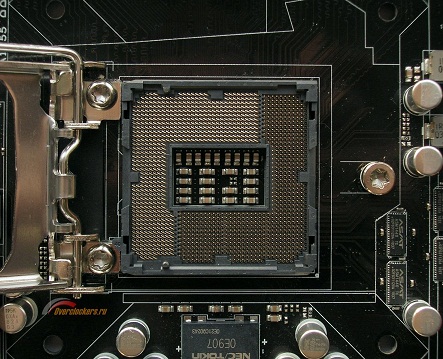

К примеру у вас такой процессорный разъем(Рисунок 6)



Современные разъемы для процессора сделаны с ключами. Пластиковыми отростками, что бы предотвратить неправильную установку процессора в его разъем.
(Рисунок 7)

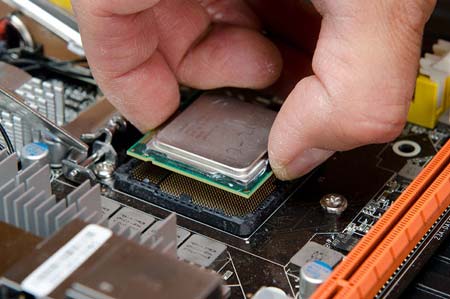

Просто аккуратными движениями устанавливайте процессор в разъем и после установки пошатайте пальцем легонечко.

После перебора всего 4-х вариантов вы поймете что процессор невозможно установить по другому, не следуя ключам на разъёме, иначе он не ровно стоит. Так вот, когда вы установите процессор в гнездо, закрывайте крышкой и нанесите слой термопасты.

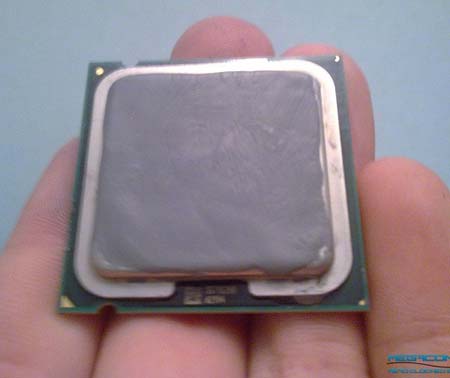

Слой нанесения не должен превышать слой на рисунке

Старайтесь избегать термопаст на основе жидкого метала.

После установленного и промазанного слоя, пора приступать к установке процессорного куллера. Я покажу пример для платформы Intel.

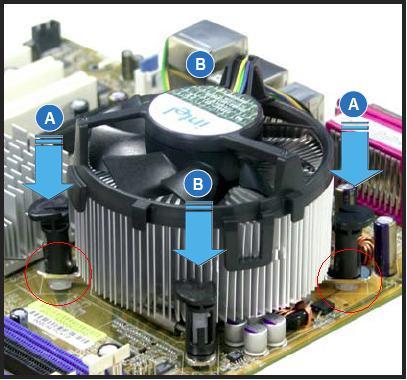

На рисунке изображен куллер и пронумерованые заклепки.
A-A, B-B. Они размещены по диагонали и должны вдавливаться по 2-е. сначала А ,затем Б, либо наоборот.

Если ключи, заклепки установлены неправильно ,переставьте в привольное положение. При правильном положении кончик стрелки не касается радиатора, а находится под углом в 90 градусов. Лишь только для снятия куллера мы поворачиваем стрелку к радиатору.

Хорошо, с установкой процессора все понятно.

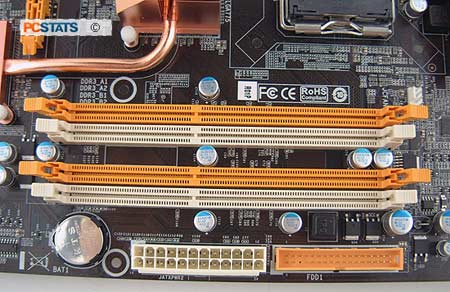

Переходим к памяти, Здесь все просто. Нет ничего проще, чем установить память. Для этого вам нужно открыть замки , белые защёлки, на рисунке 19. И совместить планку памяти с разъёмом так, что бы большая половинка вошла в более широкий слот. После правильного сопоставления, нажимайте до конца, не бойтесь надавить или раздавить материнскую плату, она выдержит. В общем давим на каждый край планки по очереди, закрывая две защелки на разъеме. И так далее для всех планок, которые вы купили.


После этого вы можете брать материнскую плату и смело устанавливать ее в корпус, располагая так что бы дырочки на материнской плате совпали с дырочками на стойках. Закручиваем болтами. Здесь желательно иметь болты с резиновыми прокладками. Но если их нету, не переживайте, эта область, для крепления что обведена в кружечек полностью лишена контактов, и вы ничего не замкнете.

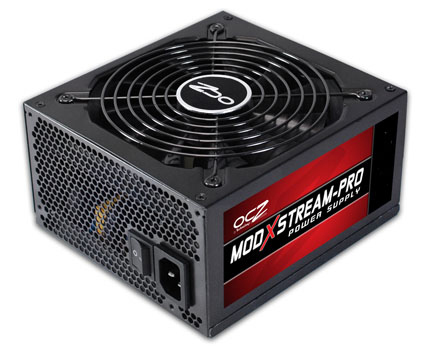

Установка Блока питания в корпуc.(Рисунок 12)

Все просто. Берем БП устанавливаем внизу на резиновые прокладки, если в верху то на металлическую перекладину и придерживая рукой, что бы ни упал на материнскую плату- прикручиваем Блок Питания к корпусу. Все Блок питания установлен.

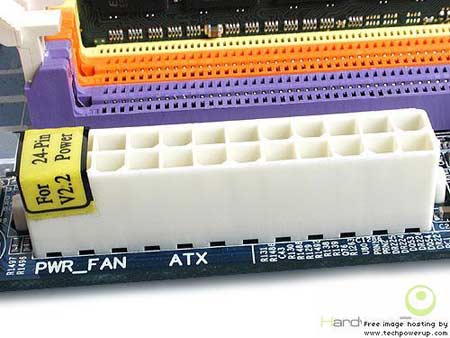

Подключаем материнскую плату к БП (блок питания). Найдите на мат плате белый разъем, как показан на рисунке

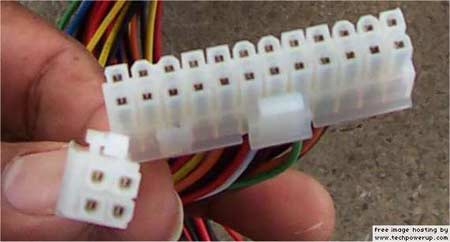

Найдите похожий у вас на БП

Если они одинаковы по длине тогда устанавливайте, если у вас на мат плате 24 контакта в этом разъеме, то и подключайте в нее 24 со стороны БП. Обычно к 20 разъему идет отросток на 4 и поэтому все называется 20+4. В общем скрепите его и установите в мат плату.

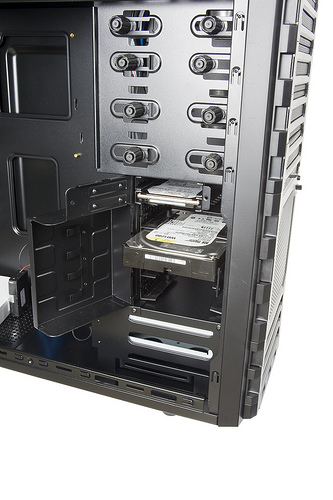

Ну, жёсткий диск устанавливайте в нижний отсек, где с передней стороны корпуса установлен 120-мм куллер, Вот туда и устанавливайте. Это обеспечит хорошее охлаждение для жёсткого диска.

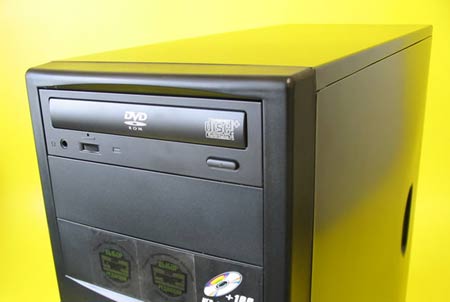

Установка привода аналогичная, в отсек 5.25 помещаем привод, закрепляем болтами либо зажимами в разъеме.

Переходим, к подключению привода и жесткого диска.

Здесь все просто. Современные жесткие диски и оптические приводы имею интерфейс SATA. Есть ещё Sata2 , Sata3. Они все обратно совместимые. Это значит что если у вас на материнской плате установлен разъем Sata 6Gbs он же Sata 3. То в него можно установить любой Sata жесткий диск. Слева-кабель питания, справа-кабель соединяющий мат плату с устройством.

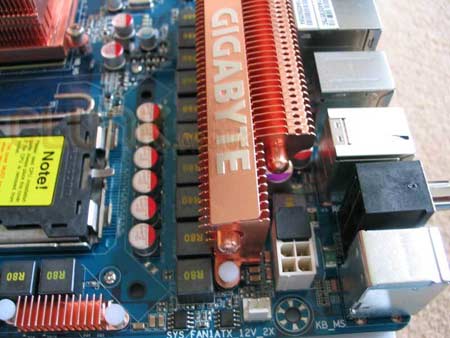

После установки и подключения приводов, жестких дисков, процессора и памяти следует подключить еще и дополнительное питания для процессора. Оно всегда расположено в верхнем левом углу, и похоже на 20 контактный разъем материнской платы, но значительно короче.

(Возле медного радиатора, беленький прямоугольник с черной крышечкой) В это разъём подключите такой же от блока питания. Если у вас он не 8 контактный а 4-х, подключите хотя бы такой. Там тоже есть ключи, так что неправильно вы не вставите, не переживайте.

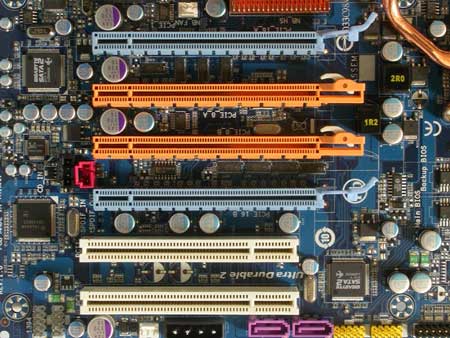

Видеокарта. Здесь все просто. Видеокарта должна быть вставлена в один из следующих разъемов.

Либо синий, оранжевый,синий,оранжеый. Это все слоты для видеокарты. Можно установить в любой из них. После подключения видеокарты в слот, она должна закрепиться защелкой. После чего видеокарту закрепляют к корпусу металлическими болтами. Теперь следует подключить видеокарту к блоку питания.

На рисунке показаны разъемы для подключения дополнительного питания для видеокарты. Могут использоваться как 6 так и 8 контактные разъёмы. И даже несколько. Если у вас на видеокарте установлен 1 6-ти и 1 8-ми контактный разъем, вы можете установить 2 по 6 контактов. Не переживайте ,так можно.

Теперь переходим к подключению передней панели корпуса к материнской плате. Ведь мы хотим выключать , включать и перезагружать компьютер именно кнопкой на корпусе а не нагибаясь, карабкаться под стол и замыкать отвёрткой нужные нам контакты.

Итак, передняя панель

Она будет подписана (F_panel)- Front Panel. Ее расположение стандартное- нижний правый угол, либо нижний центр. Фактически в самом конце материнской платы.

Как вы видите на следующем рисунке, все подписано.

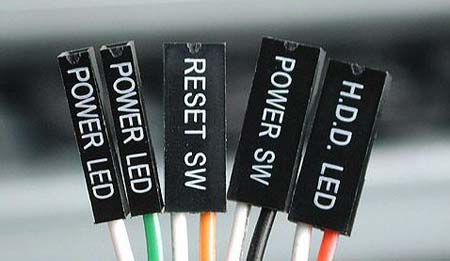

PWR SW- Power switch-кнопка включения-выключения вашего компьютера. RESET-кнопка перезагрузки. SPEAKER-динамик, для звуков BIOS.

Что бы избежать проблем в будущем , на этом этапе надо продиагностировать правильность подключения передней панели.

Допустим вы подключили переднюю панель и при нажатии ,компьютер не включается. Первым что вы должны сделать это поменять местами + и – на том месте где у вас проводок для Power Switch. Если вы перепутаете + и – то ничего не будет, материнская плата не сгорит, не переживайте. Так вот попробуйте поменять местами, если запустится после этого, значит проблема была в неправильности полярности.

Все, закрывайте крышку и наслаждайтесь своей работой.куляции воздуха.
